一、概述
    ZDGK-12高压环网柜所配V型弹簧操动机构为额定电压12kV交流金属封 闭式开关的配置设备，该断路器机构采用拉伸弹簧过死点控制断路器合闸 的动作，分闸操作采用了压缩弹簧蓄能控制。该产品具有重合合闸功能，与隔离机构有联锁功能，可靠性高、寿命可达10000次，安装方便和适应性强等特点，可完全替代原充气柜断路器机构。
    该产品全检合格出厂，符合GB1984-2003《高压交流断路器》、GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》。

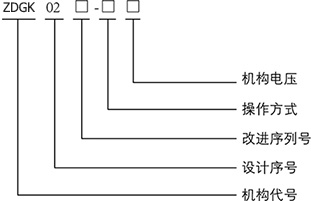

二、型号含义

机构电压：DC/AC220V、110V、48V、24V
操作方式：D代表电动机构、S代表手动操作
可根据用户需求加装合闸闭锁、计数器、无源保护等

三、弹簧机构使用操作说明
◆储能操作：
    检产品有无运输变形将机构安装固定在开关上，使用专用的操作手柄插入到机构下部，顺时针旋转(或电动给电机通电)至“嘎哒”一声，完成储能动作。
◆合闸操作：
    旋动绿色旋钮，断路器开关在机构弹簧力的作用下主回路合闸。或电动操作时给合闸线圈带电机构完全合闸操作，同时给分闸弹簧储能，此时可再储能但是无法再合作操作有联锁
◆分闸操作：
    旋动红色旋钮，断路器开关在机构弹簧力的作用下主回路分闸。或电动操作时给分闸线圈带电机构完全分闸操作。

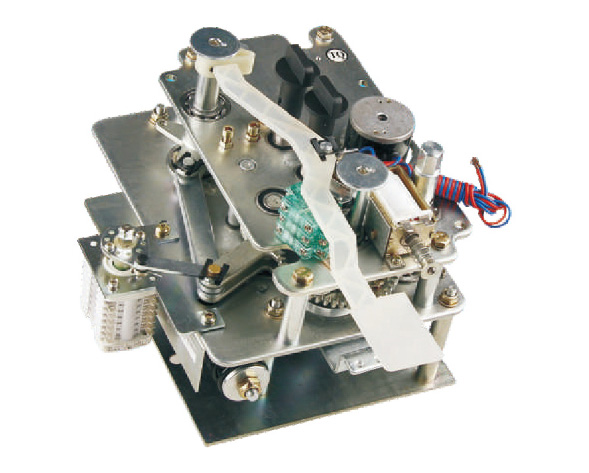

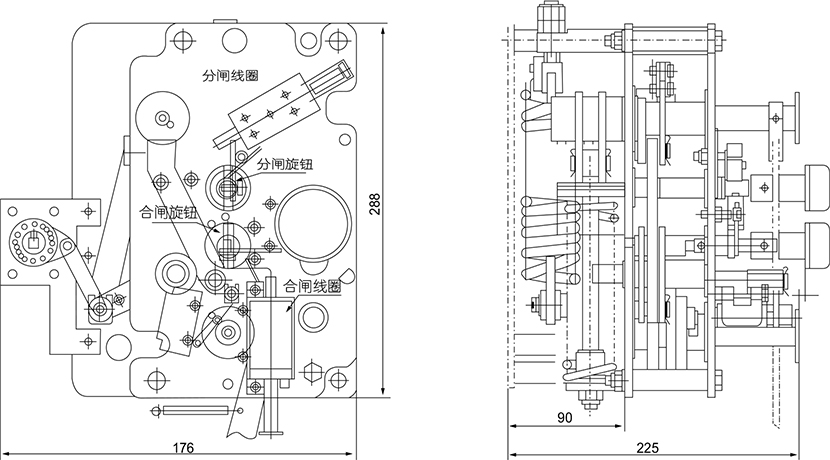

四、弹簧操作机构外形

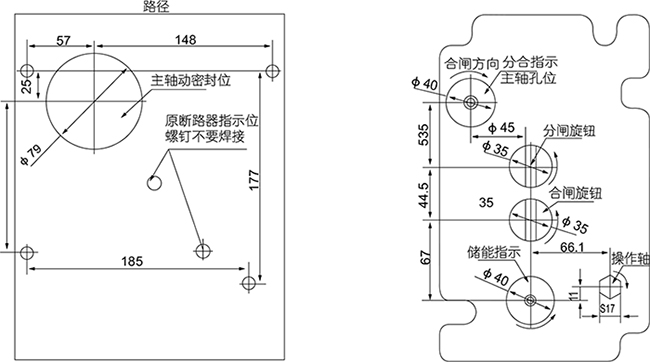

五、弹簧操动机构螺柱焊接安装及面板开孔尺寸
